Productos: Angulos

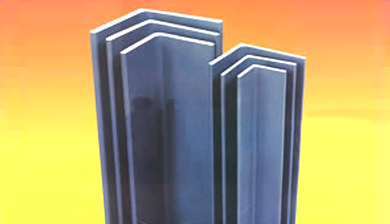

Angulos

Descripción: Producto no plano de sección transversal formada por alas de igual longitud de angulo recto y que se obtiene por laminación de palanquillas de acero estructural. Previamente calentados hasta una temperatura del orden de los 1250º C.

Usos: Fabricación de estructuras metálicas para plantas industriales, almacenes, techado de grandes luces, industria naval, carrocerías, torres de transmisión. También se utiliza para la fabricación de puertas, ventanas, rejas, etc.

Propiedad Mecánicas

NORMA TÉCNICA
F
Kg/mm2
R
Kg/mm2
A
%
NORMA EQUIVALENTE
ASTM A - 36 25.3 min 41 min 12.5 min DIN 17100 St 37 - 2 / St 44 - 2

Dimensiones Standard y Pesos

DIMENSIONES (pulg.)
PESO ESTIMADO
Kg/m   Kg/6 m
11 / 2 x 11 / 2 x 3 / 32   1.382   8.292
11 / 2 x 11 / 2 x 1 / 8   1.830   10.983
11 / 2 x 11 / 2 x 3 / 16   2.679   16.072
11 / 2 x 11 / 2 x 1 / 4   3.482   20.894
13 / 4 x 13 / 4 x 1 / 8   2.143   12.858
13 / 4 x 13 / 4 x 3 / 16   3.155   18.929
13 / 4 x 13 / 4 x 1 / 4   4.122   24.733
2 x 2 x 1 / 8   2.455   14.733
2 x 2 x 3 / 16   3.631   21.787
2 x 2 x 1 / 4   4.747   28.483
2 x 2 x 5 / 16   5.834   35.002
2 x 2 x 3 / 8   6.994   41.966
21 / 2 x 21 / 2 x 3 / 16   4.569   27.412
21 / 2 x 21 / 2 x 1 / 4   6.101   36.609
21 / 2 x 21 / 2 x 5 / 16   7.441   44.645
21 / 2 x 21 / 2 x 3 / 8   8.780   52.681
3 x 3 x 1 / 4   7.292   43.752
3 x 3 x 5 / 16   9.078   4.467
3 x 3 x 3 / 8   10.715   64.289
3 x 3 x 1 / 2   13.989   83.932
4 x 4 x 1 / 4   9.8   58.996
4 x 4 x 5 / 16   12.2   73.444
4 x 4 x 3 / 8   14.6   82.618
