Productos: Vigas "I"

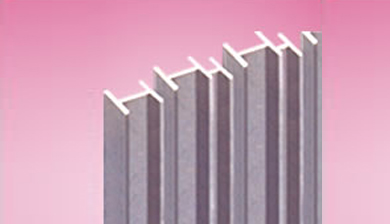

Vigas "I"

Descripción: Producto que tiene una sección transversal en forma de I, y que se obtiene por laminación de Tochos de Acero Estructural que son precalentados hasta una temperatura de 1250º C.

Usos: Estructuras metálicas.

Propiedad Mecánicas

NORMA TECNICA
F
Kg/mm2
R
Kg/mm2
A
%
NORMA EQUIVALENTE
ASTM A- 36 25.3 min 41 min 20 min DIN 17100 St 37 - 2 / St 44 - 2

Dimensión y Peso Unitario *

Designación pulg x lb / pìe* AREA DE SECCION A Pulg.2 ESPESOR ALA Tf Pulg. ESPESOR ALMA Tw Pulg. ANCHO bf Pulg. ALTURA d Pulg. PESO Kg/m
3" x 5.7 1.64 0.260 0.170 2.33 3.00 8.5
4" x 7.7 2.21 0.293 0.190 2.66 4.00 11.4
5" x 10.0 2.87 0.326 0.210 3.00 5.00 14.9
6" x 12.5 3.61 0.359 0.230 3.33 6.00 18.6
8" x 18.4 5.34 0.425 0.270 4.00 8.00 27.4
10" x 25.4 7.38 0.491 0.310 4.66 10.00 37.8
12" x 31.8 9.26 0.544 0.350 5.00 12.00 47.3
15" x 42.9 12.60 0.622 0.411 5.50 15.00 63.8
18" x 54.7 16.10 0.691 0.460 6.00 18.00 81.4
